解析质检两大守门员：激光扫描 vs 接触式测量

在制造领域，三坐标测量机是把控质量的“眼睛”。面对激光扫描和接触式测量两种技术，很多工程师会犹豫。今天，我们从技术原理、适用场景两个维度，带你了解它们背后的原理。

一、它们到底有什么不同？

1.接触式测量：精密点位的“金标准”
该类采用触发式测头，通过红宝石（或氮化硅陶瓷）测针与工件表面发生物理接触。当测头触及表面并产生微小的位移（预行程通常控制在0.1毫米内），系统即记录该点三维坐标。机械接触的稳定性和极高的重复性（标准偏差通常小于0.1微米），使其在测量精密孔径、位置度、平面度等几何量时，具备不可替代的权威性。

图1 接触式三坐标测量

2. 激光扫描：高密度点云的“效率专家”
线激光器投射一条650nm波长的激光线（功率1-5毫瓦，安全无害）到工件表面，CCD相机捕捉被表面调制过的激光线轮廓，通过算法解算出线上数千个点的三维坐标。单次扫描线宽可达30-60毫米，扫描频率高达25,000点/秒。该方式具有非接触、速度快、数据量巨大的显著优势，能完整还原工件的真实表面形貌，特别适用于轮廓度评价和逆向工程。

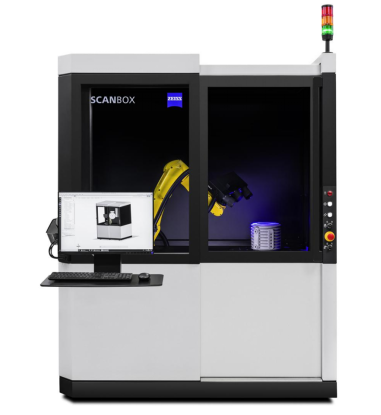

图2 激光扫描式三坐标测量机（此图为网络下载，仅做科普案例宣传）

二、材料与场景实战指南：什么工件该配什么“枪”？

1.必须选接触式的场景
对于镜面抛光的金属、玻璃、亚克力等，激光可能会发生镜面反射或直接穿透，导致数据缺失或产生严重噪点。此时，接触式测量凭借稳定的物理接触，成为唯一可靠的选择。同时在测量直径小于1mm的微孔、深孔内部的尺寸或螺纹参数时，只有细小的红宝石测针（最小直径0.5毫米）才能触达并保证精度。

2.推荐激光扫描的场景
被测零部件具有复杂曲面与自由形状时，如航空发动机叶片、汽车外覆盖件。接触式测量只能采集有限截面线上的点，而激光扫描能捕获整个叶身、进排气边的连续形变，用于CAD比对分析。在对于塑料件、橡胶密封条、薄壁钣金件的测量时。接触式测头的微小测量力也可能导致工件局部变形，造成测量误差。而零接触力的激光扫描是理想选择。

3.高阶玩法：“全都要”的混合测量
在同一个测量程序中，可以先由激光扫描头快速完成整个工件的全域扫描，生成轮廓误差彩图，直观显示所有偏差超差的区域。随后，测头自动切换到接触式测针，对图纸上标注了公差的关键孔径、销钉位置等进行高精度点对点复测。
这种方式兼顾了激光的“广度”和接触式的“深度”。对于复杂零件，效率比纯接触式测量可提升达到5-10倍。

三、结语
接触式测量以机械探针的物理触碰实现微米级精度，是精密孔径与硬质表面的"金标准"；激光扫描则以光学捕获每秒数万点云，非接触、零测力地还原复杂曲面全貌。前者定义了精度的标杆，后者拓展了效率的边界，而混合测量正让"鱼与熊掌"成为现实。技术选型终归回归本质：读懂原理，匹配场景，让合适的"尺子"去量对的工件。
