探秘PWM调速：如何精准控制微型隔膜泵？

一、什么是PWM？它如何工作？

1. PWM（脉冲宽度调制）是一种用数字信号模拟模拟电压的控制技术。它的核心思想很简单：通过快速开启和关闭电源，控制平均电压来实现对设备速度的调节。 想象一下你用一个水龙头给桶接水：

• 如果你将水龙头完全打开1秒后关闭1秒，重复进行，桶里接到的水量相当于连续开一半水龙头的水量。

• 如果你将水龙头完全打开0.2秒后关闭0.8秒，重复进行，桶里接到的水量会更少。

PWM技术正是基于这个原理，只不过它的“开关”速度极快，一秒钟内可达数千次甚至更多！

二、PWM的三大关键参数及相互关系

要理解PWM如何工作，我们需要掌握三个核心参数：频率、占空比和脉宽。它们之间的关系如下：

1. 频率（Frequency）：PWM的“心跳节奏”

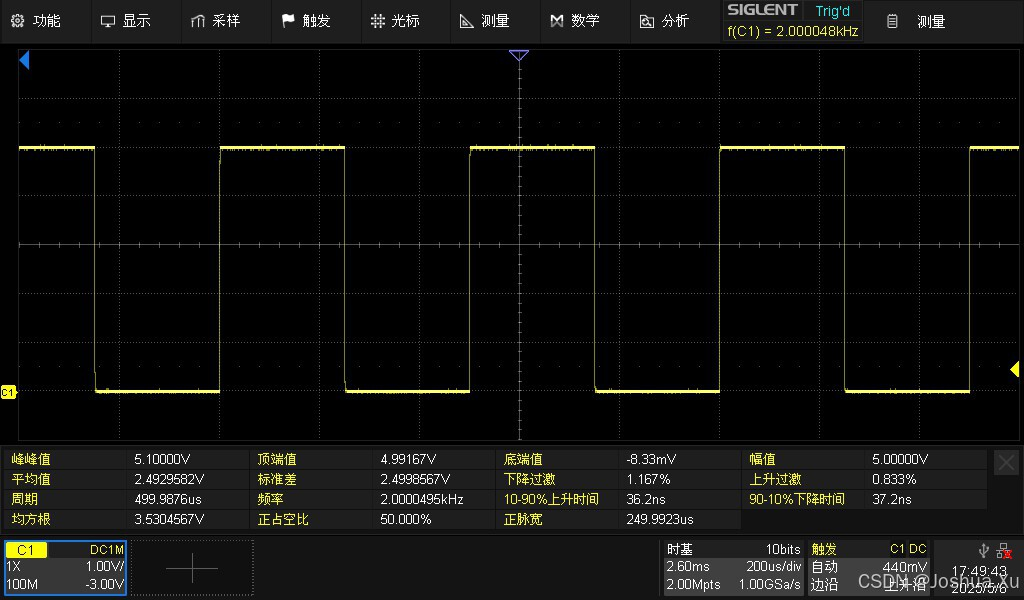

图1 2kHz50%

    图2 5kHz50%

频率决定了PWM信号周期性重复的速度。它就像是音乐中的节奏，决定了脉冲重复的快慢。

计算公式：频率 = 1 / 周期（T）

例如，一个频率为1kHz的PWM信号，意味着它每秒钟有1000个完整的开-关周期，每个周期持续1毫秒。 频率选择的重要性：

• 过低频率：可能导致电机振动、噪音增大（如听到“嗡嗡”声）

• 过高频率：可能超出电机响应能力，导致效率下降

• 常用范围：微型隔膜泵通常使用1kHz-20kHz的频率范围

2. 占空比（Duty Cycle）：PWM的“力量控制”

占空比是PWM最核心的参数，它直接决定了输出的平均电压大小。 一般来说，根据实际需要，PWM有输出极性的选择，高极性或低极性。指在有效输出的是高电平还是低电平。占空比的定义是：在一个周期内，有效电平（此文章中指高电平）所占时间的百分比。

计算公式：占空比 = （有效电平时间 / 总周期时间）× 100%

例如，高电平有效时，20%的占空比，可以理解为2kHz20%高电平（正脉冲）的PWM波，也可以理解为2kHz80%低电平（负脉冲）的PWM波。当占空比为0%时，电机完全停止；当占空比为100%时，电机以最大速度运行。

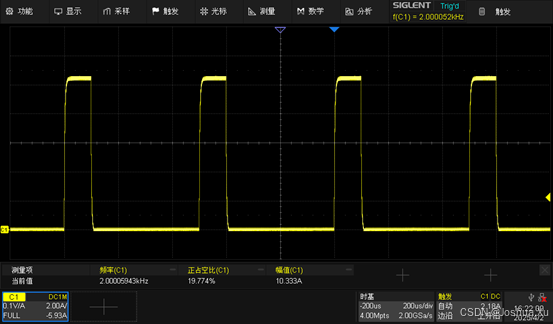

图3 2kHz20%

    图4 2kHz10%

3. 脉宽（Pulse Width）：高电平的“持续时间”

脉宽指的是一个PWM周期内有效电平持续的时间长度。 在频率固定的情况下，脉宽与占空比可以互相换算：

脉宽 = 周期 × 占空比

举例说明：一个频率为1kHz（周期=1ms）的PWM信号，当占空比为20%时，脉宽 = 1ms × 20% = 0.2ms。 需要注意的是，单独使用脉宽不足以确定PWM信号，必须结合频率或周期信息。

PWM调速技术通过频率、占空比和脉宽三个参数的协同工作，为我们提供了一种高效、精确控制微型隔膜泵流量的方法。正如熟练的骑手通过缰绳控制马匹一样，工程师们通过PWM参数可以精准地“驾驭”微型隔膜泵的性能。

希望这篇文章能帮助您更好地理解PWM调速技术。
